Y축 오차 범위

---

차트 Y축의 각 데이터 값에 관련된 오차량을 표시할 필드를 설정합니다.

차트 마법사의 [차트 타입] 탭에서 차트 타입을 오차 범위 설정이 가능한 타입으로 변경한 후 [데이터] 탭에서 [Y축 오차 범위] 버튼을 클릭하여 Y축 오차 범위 다이얼로그를 실행합니다.

선택 가능한 필드에서 오차 범위로 설정할 필드를 선택하여 양의 오차 필드 또는 음의 오차 필드 영역으로 드래그 & 드롭합니다.

오차 범위를 "표시 안 함"으로 설정할 경우 오차 막대는 표시되지 않으며, 마크만 표시합니다.

오차 범위 설정이 가능한 차트는 차트 모양이 마크 형태로 표시되는 차트 즉, 데이터 표식이 있는 꺾은 선형, 산포형, 데이터 표식이 있는 분산형, 사용자형 중 연결된 표식형만 가능합니다.

오차 범위 적용 규칙

예를 들어 Y축의 값이 700일 경우 양의 오차 필드 값이 10, 음의 오차 필드 값이 20일 경우 세로 방향 차트와 가로 방향 차트에 따라 아래와 같이 오차 범위가 표시됩니다. 단, Y축을 역순으로 설정한 경우 양의 오차와 음의 오차가 반대로 표시됩니다.

오차 범위 필드 설정 규칙

오차 범위 필드를 설정할 때에는 왼쪽 Y축 필드 개수와 오른쪽 Y축 필드 개수를 모두 합한 필드 개수만큼 설정하여야 합니다. 예를 들어 왼쪽 Y축에 2개, 오른쪽 Y축에 3개의 필드가 설정되어 있을 경우 총 5개의 오차 필드를 설정하여야 합니다.

오차 범위 필드는 먼저 왼쪽 Y축 필드가 모두 매칭된 후 오른쪽 Y축 필드로 매칭됩니다.

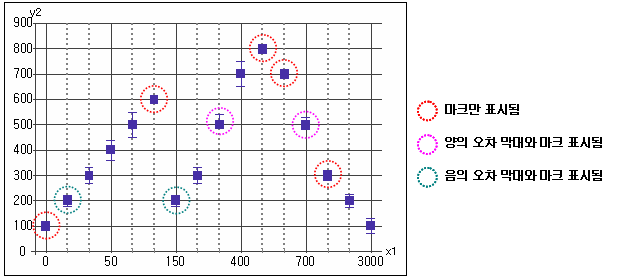

오차 범위 필드 값이 null이거나 0 이하일 경우 오차 막대는 표시되지 않으며, 마크만 표시됩니다.

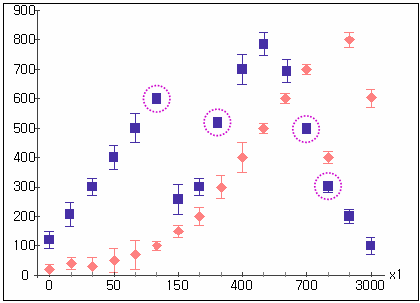

오차 값과 Y축 값의 차이가 거의 없을 경우 마크와 오차 범위를 나타내는 선으로 표시됩니다.

단, 마크 패턴이 사각형일 경우 오차 범위를 나타내는 선과 사각형의 크기가 같아 선이 표시되지 않는 것처럼 보일 수 있으므로 마크 패턴 설정 시 주의하시기 바랍니다.
