마법사 > 차트 마법사

게이지

차트 마법사의 [게이지] 탭에서는 게이지 차트의 옵션을 설정합니다.

시작 각도

시작 각도를 설정합니다.

시작 각도는 반대 방향 옵션과 상관없이 무조건 원점에서 시계 방향으로 추가됩니다.(게이지 차트의 원점은 9시 방향입니다.)

각도 크기

각도 크기를 설정합니다.

축 두께

축 두께를 설정합니다.

축 색은 "[Y축] 탭 > 축 보기 > 색 콤보박스" 옵션에서 설정한 색으로 표시됩니다.

막대 너비

막대 너비를 설정합니다.

계열 라벨 위치

계열 라벨 위치를 설정합니다.

기본값으로 설정하면 하단 위에 표시됩니다.

데이터 라벨 위치

데이터 라벨 위치를 설정합니다.

자동으로 설정하면 축 밖에 표시됩니다.

연결선 표시로 설정하면 연결선을 표시합니다. [연결선] 버튼을 클릭하여 나타나는 연결선 다이얼로그를 이용하여 연결선의 색, 두께, 점선 옵션 등을 설정할 수 있습니다. 연결선의 색을 차트의 선/막대/면 색과 동일하게 설정하려면 차트 색상을 따름 옵션을 체크하시기 바랍니다.

축 라벨 위치

축 라벨 위치를 설정합니다.

자동으로 설정하면 축 밖에 표시됩니다.

막대 위치

막대 위치를 설정합니다.

차트 정렬

하나의 차트 영역에 여러 개의 그래프가 표시될 때 정렬 방식을 설정합니다.

반대 방향

원점에서 반시계 방향으로 표시합니다.

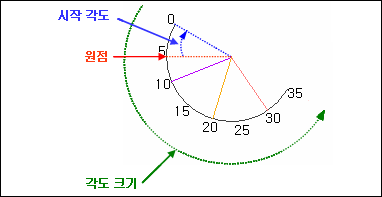

원점, 시작 각도, 각도 크기, 반대 방향 적용 예

아래 적용 예의 경우 시작 각도는 30, 각도 크기는 180으로 설정하였습니다.

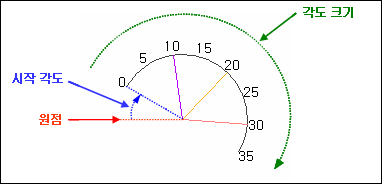

반대 방향을 체크 안한 경우
