옵션 적용 예 - 차트 마법사 X축

---

복합 X축, 트리 모양

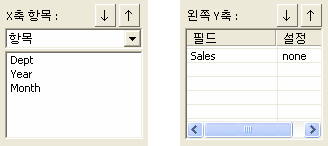

예를 들어 X축, 왼쪽 Y축을 아래 그림과 같이 설정한 경우 복합 X축 및 트리 모양 옵션 체크 여부에 따라 X축 라벨 및 눈금선이 다르게 구성됩니다.

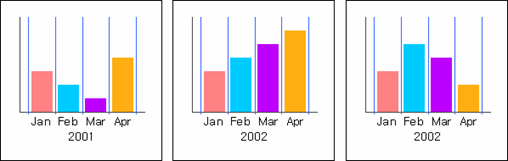

복합 X축과 트리 모양을 모두 체크하지 않은 경우

Month 필드 값을 주눈금으로, Year 필드 값에 따라 차트를 분리하여 표시합니다.

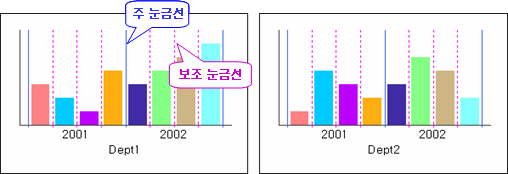

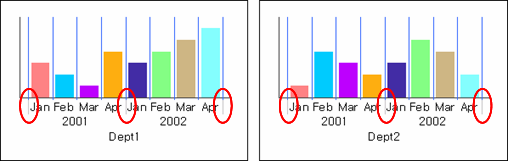

복합 X축을 체크한 경우

Month 필드 값을 보조 눈금으로, Year 필드 값을 주 눈금으로하여 표시하고, Dept 필드 값에 따라 차트를 분리하여 표시합니다.

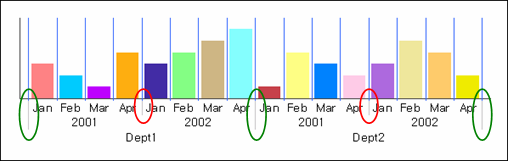

트리 모양을 체크하고 필드 개수를 2로 설정한 경우

2개의 필드 즉, Month, Year 필드를 트리 형태로 표시하고, Dept 필드 값에 따라 차트를 분리하여 표시합니다. 이때 Month 필드가 Year 필드의 자식 노드임을 나타내는 회색 구분선이 표시됩니다.

트리 모양을 체크하고 필드 개수를 3으로 설정한 경우

3개의 필드 즉, Month, Year, Dept 필드를 트리 형태로 표시합니다. 이때 Month 필드가 Year 필드의 자식 노드임을 나타내는 회색 구분선이, 다시 Year 필드가 Dept 필드의 자식 노드임을 나타내는 회색 구분선이 표시됩니다.

계열값에 따라 변화

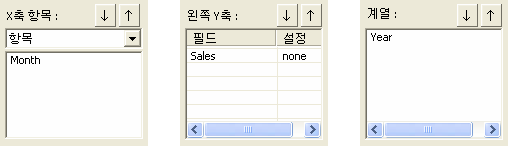

예를 들어 X축, 왼쪽 Y축, 계열을 아래 그림과 같이 설정한 경우 계열값에 따라 변화 옵션 체크 여부에 따라 X축 라벨이 다르게 구성됩니다.

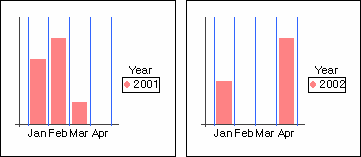

최대계열수 속성 값이 1이고, 계열값에 따라 변화를 체크하지 않은 경우

계열과 상관없이 모든 X축 라벨을 동일하게 구성합니다. 즉, Year가 2001일 때 Apr 데이터 값이 없어도 X축 라벨에 Apr이 표시되고, 2002일 때 Feb, Mar 데이터 값이 없어도 X축 라벨에 Feb, Mar가 표시됩니다.

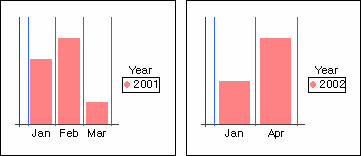

최대계열수 속성 값이 1이고, 계열값에 따라 변화를 체크한 경우

각각의 계열에 해당하는 X축 필드 값으로만 X축 라벨을 구성합니다. 즉, Year가 2001일 때 Apr 데이터 값이 없으므로 X축 라벨에 Apr은 표시되지 않고, 2002일 때 Feb, Mar 데이터 값이 없으므로 X축 라벨에 Feb, Mar은 표시되지 않습니다.

상위 계열값에 따라 변화

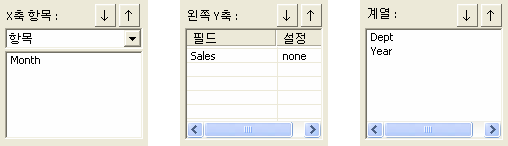

예를 들어 X축, 왼쪽 Y축, 계열을 아래 그림과 같이 설정한 경우 상위 계열값에 따라 변화 옵션 체크 여부에 따라 X축 라벨이 다르게 구성됩니다.

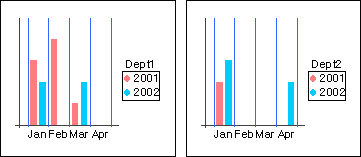

상위 계열값에 따라 변화를 체크하지 않은 경우

계열과 상관없이 모든 X축 라벨을 동일하게 구성합니다. 즉, Dept가 Dept1일 때 Apr 데이터 값이 없어도 X축 라벨에 Apr이 표시되고, Dept2일 때 Feb, Mar 데이터 값이 없어도 X축 라벨에 Feb, Mar가 표시됩니다.

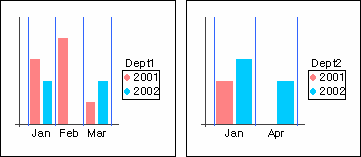

상위 계열값에 따라 변화를 체크한 경우

각각의 계열에 해당하는 X축 필드 값으로만 X축 라벨을 구성합니다. 즉, Dept가 Dept1일 때 Apr 데이터 값이 없으므로 X축 라벨에 Apr은 표시되지 않고, Dept2일 때 Feb, Mar 데이터 값이 없으므로 X축 라벨에 Feb, Mar은 표시되지 않습니다.

항목 사이에 Y(값) 축 교차

항목 사이에 Y(값) 축 교차 옵션 값에 따라 X축 라벨과 Y축 값을 표시하는 표식 및 막대의 위치가 다르게 구성됩니다.

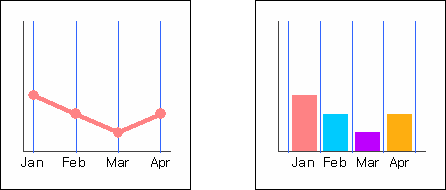

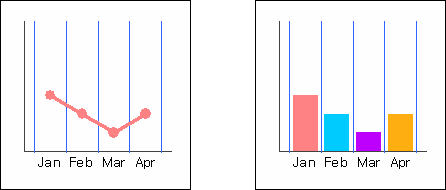

항목 사이에 Y(값) 축 교차를 "기본값"으로 설정한 경우

차트 타입에 따라 자동으로 예 또는 아니오로 적용됩니다. 즉, 선형 차트의 경우 "아니오"로 적용되고, 막대형 차트의 경우 "예"로 적용됩니다.

항목 사이에 Y(값) 축 교차를 "예"로 설정한 경우

차트 타입과 관계없이 무조건 항목과 항목 사이에 X축 라벨과 Y축 값을 표시합니다.

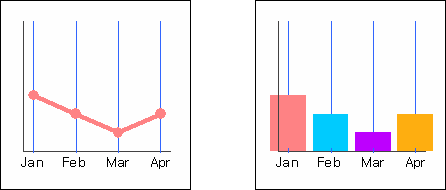

항목 사이에 Y(값) 축 교차를 "아니오"로 설정한 경우

차트 타입과 관계없이 무조건 항목선(눈금선)에 X축 라벨과 Y축 값을 표시합니다.
